1 概述

BYT1隔爆型電力液壓推動器(以下簡稱推動器).適用于夾緊裝置、閥門、閘門、唧筒等的驅動和控制裝置. 主要作為電力液壓鼓式制動器的松閘使用，也可通過各種形式的杠桿裝置做各種不同的運動。本產品執行企業標準Q/JZHF01-2009隔爆型電力液壓推動器技術條件。防爆標志為“ExdⅠ ”，適用于煤礦帶式輸送機（非采掘工作面）及礦井提升設備等用電力液壓鼓式制動器用的電力液壓推動器。

1. 放油螺塞 2.轉軸 3.油位螺塞 4.缸蓋5.加油螺塞 6.護管7.連桿 8.橫梁9.電機 10.缸 11.推桿 12.葉輪 13.活塞

2、工作條件

2.1、推動器標準電源為三項交流,適用于電壓為380V/660V/1140V,電源頻率為50HZ的網絡

2.2 推動器電動機的工作制為S1連續工作制

2.3推動器電動機為B級絕緣

2.4安裝地點的海拔高度不超過2000m

2.5 周圍空氣相對濕度不大于95%

2.6、周圍環境的污染等級允許為3級。

3 型號命名規則

BYT₁　□ Z /　□ ( )
7電機引入電纜的直徑應與橡膠墊的孔相符，保證硅橡膠墊與電纜及出線口無間隙，否則將失去隔爆性能。

6.1.8推動器上設有接地螺釘，用戶在使用時應按有關規定接地。嚴禁帶電開蓋!!!

6.2推動器的使用

6.2.1使用前應按5.1條檢查，正確無誤后，即可投入使用。

6.2.2經常檢查推動器的工作是否正常，有無漏油現象，保持定量的油液。

6.2.3每六個月檢查一次油液，當油液變質或混入雜物時應該換油（見5.1.2條）。

6.2.4根據周圍介質溫度的不同，推薦按下表選用液壓油

　　　　　電壓等級，單位為伏特（V）

額定行程代號

有“Z”代表不具備負荷彈簧

推力代號

電動機為外置式隔爆型電力液壓推動器

4.結構與工作原理

推動器主要由三部分組成：電動機、離心泵和液壓缸。電動機軸是空心的，通過聯軸節與方軸聯結，方軸端部裝離心葉輪，當推桿動作時，方軸在空心的電動機軸中上下滑動并傳動扭矩。

通電時，電動機

6、安裝調整與使用要求

6.1推動器的安裝

6.1.1首先察看推動器銘牌上的型號是否與所需相符。

6.1.2推動器出廠時，無工作油液，不可直接使用，使用時，先從加油孔(5)加入純凈液壓油至油位孔(3)處，應注意在注油過程中上下拉動推桿幾次，以便排除空氣，使油液充滿油缸，然后將螺塞旋緊。

6.1.3推動器用于垂直安裝或傾斜安裝不超過&plu**n;15°，連桿(7)朝上。

6.1.4安裝后的推動器在動作時，應保證推動器整體能夠擺動，推桿不允許承受徑向力。

E4-A1940氣動盤式制	E3-A1949氣動盤式制
D3-A1995氣動盤式制	D2-A2510氣動盤式制
D2-A2502氣動盤式制	D3-A2494氣動盤式制
D2-A286氣動盤式制	D2-A2478氣動盤式制
D1-A2470氣動盤式制	D1-A2470氣動盤式制
D1-A2462氣動盤式制	D1-A2454氣動盤式制

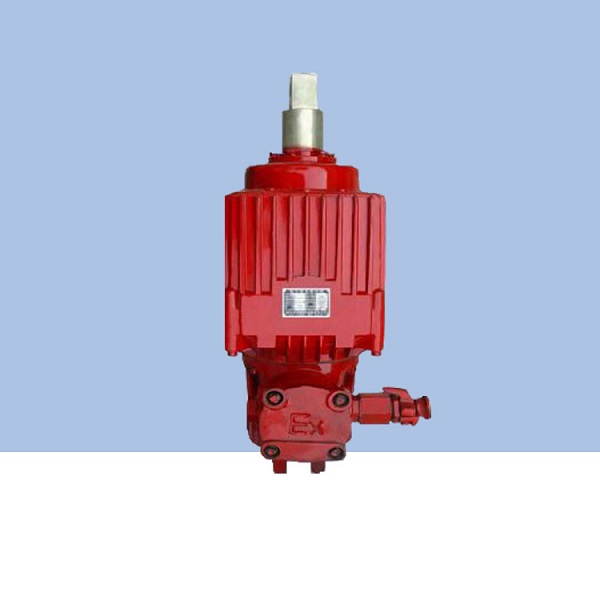

BYT1-25ZB/4隔爆型電力液壓推動器
