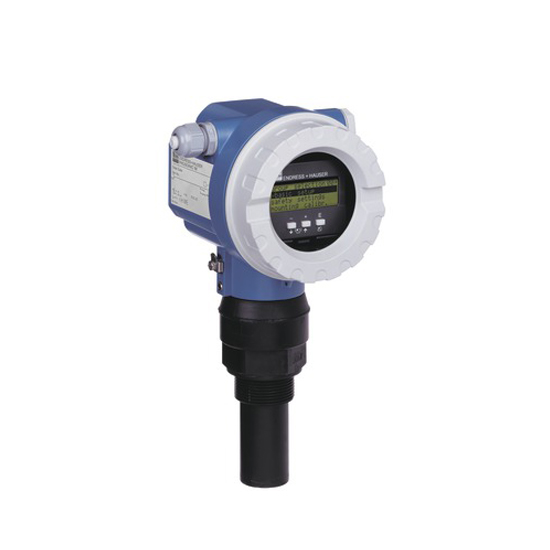

超聲波測量行程時間原理Prosonic FMU40
E+H超聲波液位計FMU40-ARB2A2是一款經濟型物位測量儀，運用范圍廣，適用于復雜工況下的液體和固體散料的物位測量，測量范圍可達5m。Prosonic FMU40適用于液體、漿料和固體塊料的非接觸物位測量以及明渠或測量堰的流量測量。兩線制或四線制的一體化變送器可用于儲存罐、攪拌機、料倉和傳送帶等復雜工況。現場包絡線顯示可用于簡單的儀表故障診斷。
E+H超聲波液位計FMU40-ARB2A2優勢
• 四行純文本顯示，菜單引導式現場操作，快速簡單地進行儀表調試，7種語言可選
• 現場包絡線顯示，完成簡單的儀表故障診斷
• 提供FieldCare操作軟件，用戶可以方便地對儀表進行遠程操作、故障診斷和測量點文件編制
• 適用于爆炸危險區域(氣體-Ex, 粉塵-Ex)
• 線性化功能（最多32點）可將測量值轉換成任意單位到的長度、體積或流量
• 內置溫度傳感器，自動校正受溫度影響的聲速
• 可選遠程顯示和操作（與變送器的最大安裝間距可達20m(66ft)）
E+H超聲波液位計FMU40-ARB2A2應用領域
適用于液體、漿料、淤泥和固體塊料的連續非接觸式物位測量；明渠和測量堰的流量測量；系統集成：HART(標準），4…20mA, PROFIBUS PA, FF基金會現場總線；最大測量范圍：液體：5m 固體：2m。其它測量范圍：FMU41: 液體8m，固體：3.5m；FMU42：液體：10m，固體：5m； FMU43: 液體：15m，固體：7m；FMU44: 液體20m，固體：10m
超聲波液位計FMU40-ARB2A2特征和規格
液體
|
測量原理 |
超聲波物位儀 |
|
產品標題 |
一體化超聲波測量儀，低成本 |
|
最大測量誤差 |
低測量精度 |
|
測量范圍 |
無限制（量程：0,25…5m） |
|
最大過程壓力 |
大氣壓 |
|
介質溫度范圍 |
-40 ... 80℃ |
|
防護等級 |
IP68 |
|
輸出 |
4...20mA(Hart)，PA，基金會現場總線 |
|
輸入 |
兩線制16-36V DC；四線制16-36V DC，90-253V AC 50/60Hz |
|
數字式通信 |
PROFIBUS PA，基金會現場總線 |
|
危險區認證 |
ATEX、FM、CSA |
E+H超聲波液位計FMU40-ARB2A2
連續料位測量
|
測量原理 |
超聲波物位儀 |
|
特點/應用 |
緊湊型超聲波變送器 |
|
電源/通信 |
兩/四線制 (HART), PROFIBUS PA, 基金會現場總線 |
|
測量精度 |
&plu**n; 2 mm或量程1的&plu**n; 0,2 % |
|
環境溫度 |
-40…+80℃（176℉） |
|
過程溫度 |
-40... 80℃ |
|
過程壓力（絕壓）/最大過壓限定值 |
0.7 bar ... 3 bar abs |
|
主要接液部件 |
PVDF |
|
過程連接 |
"G / NPT 1 1/2" |
|
盲區距離 |
0.25 m |
|
最大測量距離 |
2 m |
|
通信 |
4 ... 20 mA HART，PROFIBUS PA，基金會現場總線 |
|
證書/認證 |
ATEX，FM，CSA |
|
應用限制 |
請注意量程圖 |
E+H超聲波液位計FMU40-ARB2A2
連續液位測量
|
測量原理 |
超聲波物位儀 |
|
特點/應用 |
一體化超聲波變送器 |
|
電源/通信 |
兩/四線制 (HART), PROFIBUS PA, 基金會現場總線 |
|
測量精度 |
&plu**n; 2 mm或設定量程的&plu**n; 0.2 % |
|
環境溫度 |
-40 ... 80℃（-40 ... 176℃） |
|
過程溫度 |
-40…80℃（-40…176℃） |
|
過程壓力（絕壓）/最大過壓限定值 |
0.7 bar ... 3 bar abs (10 psi ... 44 psi) |
|
主要接液部件 |
PVDF |
|
過程連接 |
"G / NPT 1 1/2" |
|
盲區距離 |
0.25 m (0.8 ft) |
|
最大測量距離 |
5 m (16 ft) |
|
通信 |
4 ... 20 mA HART，PROFIBUS PA，基金會現場總線 |
|
證書/認證 |
ATEX，FM，CSA |
|
應用限制 |
出現故障時，請檢查導波管；有厚泡沫層/大氣泡時，請使用更高等級的探頭測量；存在強粘附/冷凝時，請咨詢Endress+Hauser；注意量程范圍圖 |
