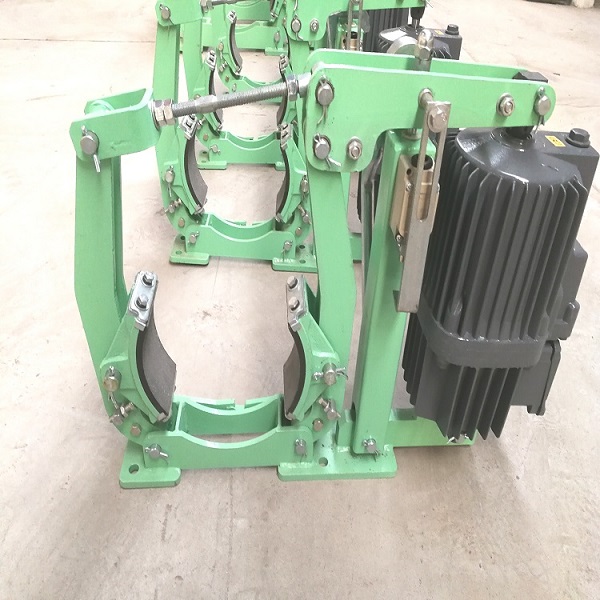

YWZ9系列電力液壓塊式制動器是以Ed系列電力液壓推動器作驅動裝置。其安裝尺寸符合JB/ZQ4333-86標準。主要用于起重、運輸、冶金、礦山、港口、建筑等機械驅動裝置的機械制動，產品符合GB63333-86標準。
該產品系列產品以Ed系列推動器作為驅動裝置，具有如下特點：
1.動作性能優良，密封性能好，外殼防護等級高。
2.壓鑄成型制動襯墊，更換方便、迅速、壽命找、利用率高。
3.主要動動鉸點高自潤滑軸承及軸孔，制動架傳動效率高、動作靈敏可靠且壽命長。
4.聯鎖式等退距裝置，自動均等無須調整，均等效果0。
正常工作條件
環境溫度周圍工作環境中不得有易燃、易爆、及腐蝕氣體，空氣相對濕度不大于90%；
一般用于三相交流電源50Hz、380V（請注意推動器銘牌）
電機安裝地點海拔高度符合GB755-87。
環境溫度周圍工作環境中不得有易燃、易爆、及腐蝕氣體，空氣相對濕度不大于90%；
一般用于三相交流電源50Hz、380V（請注意推動器銘牌）
電機安裝地點海拔高度符合GB755-87。
主要技術參數
|
型號
|
制動力矩N.M
|
退矩
|
b
|
C
|
D
|
d
|
F
|
G1
|
G2
|
H
|
h1
|
i
|
K
|
M
|
|
|
推動器
|
匹配推動器
|
||||||||||||||
|
YWZ-200/23
|
Ed23/5
|
0.7
|
80
|
160
|
200
|
14
|
90
|
165
|
255
|
490
|
160
|
55
|
145
|
140
|
|
|
YWZ9-200/30
|
Ed30/5
|
||||||||||||||
|
YWZ9-250/23
|
Ed23/5
|
1.0
|
100
|
160
|
250
|
18
|
100
|
200
|
290
|
550
|
190
|
65
|
180
|
170
|
|
|
YWZ9-250/30
|
Ed30/5
|
||||||||||||||
|
YWZ9-250/50
|
Ed50/6
|
195
|
|||||||||||||
|
YWZ9-300/30
|
Ed30/5
|
1.25
|
125
|
160
|
300
|
18
|
115
|
245
|
315
|
580
|
225
|
80
|
220
|
215
|
|
|
YWZ9-300/50
|
Ed50/6
|
165
|
|||||||||||||
|
YWZ9-300/80
|
Ed80/6
|
||||||||||||||
|
YWZ9-315/30
|
Ed30/5
|
1.25
|
125
|
160
|
315
|
18
|
115
|
245
|
315
|
580
|
225
|
80
|
220
|
215
|
|
|
YWZ9-315/50
|
Ed50/6
|
195
|
|||||||||||||
|
YWZ9-315/80
|
Ed50/6
|
||||||||||||||
|
YWZ9-400/50
|
Ed50/6
|
1.25
|
160
|
195
|
400
|
22
|
140
|
300
|
400
|
710
|
280
|
100
|
270
|
275
|
|
|
YWZ9-400/80
|
Ed80/6
|
||||||||||||||
|
YWZ9-400/121
|
Ed121/6
|
240
|
770
|
||||||||||||
|
YWZ9-500/80
|
Ed80/6
|
1.6
|
200
|
195
|
500
|
22
|
180
|
365
|
505
|
840
|
335
|
130
|
325
|
340
|
|
|
YWZ9-500/121
|
Ed121/6
|
240
|
|||||||||||||
|
YWZ9-500/201
|
Ed201/6
|
||||||||||||||
|
YWZ9-600/121
|
Ed121/6
|
1.6
|
250
|
240
|
600
|
27
|
220
|
450
|
580
|
1025
|
425
|
170
|
400
|
425
|
|
|
YWZ9-600/201
|
Ed201/6
|
||||||||||||||
|
YWZ9-600/301
|
Ed301/6
|
||||||||||||||
|
YWZ9-630/121
|
Ed121/6
|
1.6
|
250
|
240
|
630
|
27
|
220
|
450
|
580
|
1025
|
425
|
170
|
400
|
425
|
|
|
YWZ9-630/201
|
Ed201/6
|
||||||||||||||
|
YWZ9-630/301
|
Ed301/6
|
||||||||||||||
|
YWZ9-700/201
|
Ed201/6
|
1.6
|
280
|
240
|
700
|
27
|
240
|
500
|
630
|
1120
|
475
|
190
|
450
|
476
|
|
|
YWZ9-700/301
|
Ed301/6
|
||||||||||||||
|
YWZ9-710/201
|
Ed201/6
|
1.6
|
280
|
240
|
700
|
27
|
240
|
500
|
630
|
1120
|
475
|
190
|
450
|
476
|
|
□制動器的安裝及調整
●制動器安裝方式：
○縱裝：松開螺母4、5使主彈簧處于自由狀態，松開6、8螺母，轉動螺桿7撐開制動臂，再將制動器套裝在制動輪節器9— 彈簧座Spring base 上。10—彈簧架刻度機 Spring notches
○橫裝：當制動輪已裝在電機與其它機件之間時，松開螺母4、5、6、7、8，轉動螺桿取下螺桿3和7，將制動臂放倒。從側南裝到制動輪上。
●制動器的調整
○推動器工作行程的調整
在保證閘瓦**小退距的情況下，推動器的工作行程愈小愈理想，因此需要調節其安裝高度H1，其調整方法：松開螺母6和8（見圖），轉動螺桿7，使H1安裝尺寸符合表1的要求。調好后擰緊螺母6、8。
○制動力矩的調整
松開螺母4，夾住螺桿的尾部方頭，轉動螺母5，使方形彈簧座位于彈簧架刻線以內，調整發后將螺母4和5擰緊退即可。
○制動瓦的退距調整
當制動瓦打開時，調整螺栓1，使兩邊退距基本保持一致。
○固定制動瓦的螺母（見圖），應松緊適當，使制動瓦與制動輪可以隨位。
□使用和維修
要定期檢查制動器的工作狀況。
檢查時應著重以下各項：
○制動器的構件無能運動是否正常，調整螺母是否緊固。
○推動器的構件是否正常，液壓油是否足量。有無漏油和滲油現象。引入電線的絕緣是否良好。
○尺寸H1不得小于表1所列之**小尺寸，如超出要求須立即調整，否則失去制動作用。
○制動瓦是否正常的靠在制動輪上，磨擦表面的狀態是否完好，有無油膩臟物。當制動襯墊的厚度達到表2中的數值時，則應更換制動襯墊。
○制動輪的溫度不應超過200℃。
○杠桿和彈簧發現裂紋應更換。
