一、概述

（B）YLB系列電力液壓輪盤制動器是以引進德國EMG公司全套設計與制造技術出產的Ed電力液壓推動器作為驅動裝置的“常閉式”安全制動裝置（根據需要亦可出產“常開式”）。該產品主要合用于起重、運輸、礦山等機械驅動裝置低速軸上的機械制動，具有壽命長、摩擦材料機能不亂、制動襯墊更換利便等長處。另外推動器若裝上相應的輔件，可實現制動時間可調。推動器的技術機能符合JB/T1063-2006尺度，詳見Ed系列電力液壓推動器仿單。

二、使用前提：

1、環境溫度：－20℃～+40℃。

2、使用地點的海拔高度不超過2000m。

3、附近環境空氣月均勻相對濕度不大于90%。

4、在環境介質中無足以侵蝕金屬和破壞絕緣的氣體和導電塵埃。

5、使用電源50Hz，額定電壓380/660/1140V（詳見推動器銘牌）。

四、結構及工作原理：

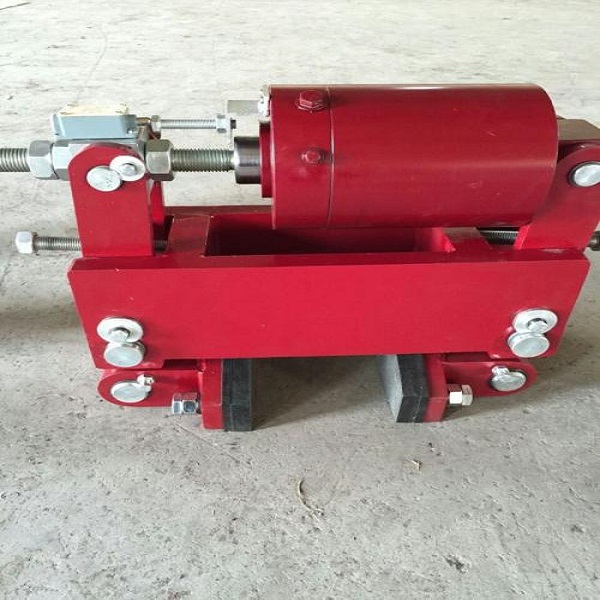

1、結構（見圖）

由單彎臂鉗盤式制動架、直角連接板和Ed電力液壓推動器三大部門組成。

2、工作原理：

推動器通電前制動器在制轉動簧的作用下處于制動狀態（常閉態），推動器通電后推動器工作，推桿推起，同時壓縮制轉動簧，通過杠桿系統打開制動塊（松閘）。當推動器斷電后，推動器推桿在制轉動簧的作用下迅速?gòu)?fù)位，通過杠桿系統使制動塊夾緊驅動輪邊（抱閘）。
